Induttanze di modalità comune 4CMCN065R0-16H per convertitori CC/CC AT/LV per autoveicoli
Induttanze di modalità comune 4CMCN065R0-16H per convertitori CC/CC AT/LV per autoveicoli
CARATTERISTICHE
- • Topologia: induttanza di modo comune a 4 fasi
- • Corrente UNB: 165 mA
- • Voltaggio massimo: 440 Vpk
- • Temperatura ambiente: da -40ºC a +85ºC
- • Intervallo di temperatura dei componenti da -40ºC a +130ºC
- • Perdite stimate (100ºC)
- • Perdite nel rame (3x16A in linea, 48A in neutro) 10 W
- • Peso: ca. 180 grammi
APPLICAZIONI
• Caricabatterie di bordo AC/DC per veicoli EV/PHV
• Convertitori CC/CC AT/BT per autoveicoli
SPECIFICHE ELETTRICHE
| INDUTTANZA a 25ºC |
L1 - 2 = L3– 4 =L5– 6= L7,8- 9,10 (140 kHz / 1 Vac/0,165A) |
1000 µH MIN |
| RAPPORTO DI GIRATA |
N1 – 2: N3– 4: N5– 6: N7,8– 9,10 |
8:8:8:8 |
| RESISTENZA CC a 25ºC |
DCR1 - 2 =DCR3– 4 = DCR5– 6 |
5,76 mΩ TIPO (6,6 mΩ MAX) |
| INDUTTANZA DI DISPERSIONE |
Llk1-2 (140kHz/ 1Vac; 3-4, 5-6, 7,8 – 9,10 in corto) |
2,5 µH TIPO (3,5 µH) |
| RIGIDITÀ DIELETTRICA |
Tra gli avvolgimenti |
2500 Vca (50/60 Hz; 3 mA; 2 sec) |
Forma e dimensioni:

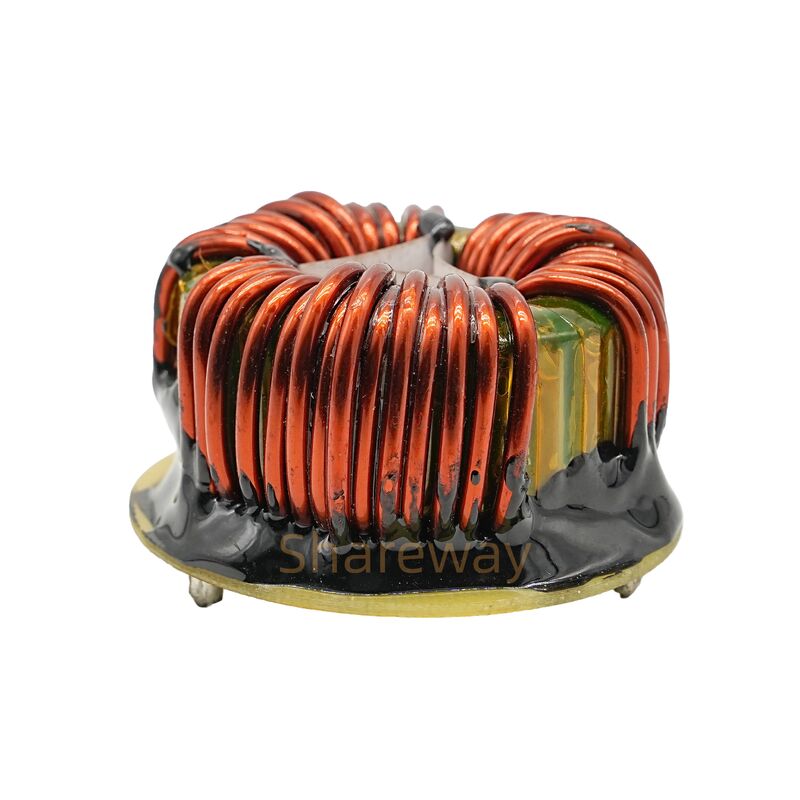

Immagine del prodotto:
Induttanze di modalità comune 4CMCN065R0-16H per convertitori CC/CC AT/LV per autoveicoli
