SMT Choke in modalità comune per applicazioni di linea elettrica CF3094-AL / CR7915-AL
Induttori di modo comune SMT per applicazioni su linea elettrica CF3094-AL / CR7915-AL
Caratteristiche:
- Struttura toroidale a basso profilo
- Pacchetto a montaggio superficiale, schermato magneticamente
- Impedenza fino a 7,95 kOhm a 2,8 MHz
- Isolamento (hipot) di 1000 Vrms tra gli avvolgimenti
• Soluzioni per l'uso in un'ampia gamma di circuiti di linea elettrica
• Ideale per l'uso in elettronica di consumo e applicazioni industriali
• Soppressione del rumore di modo comune ad alta frequenza fino a 100 MHz
• Eccellenti valori nominali di corrente - fino a 10 A
• Isolamento (hipot) fino a 1500 Vrms
• Toroidi a montaggio superficiale
• Su richiesta, potrebbero essere disponibili valori aggiuntivi per applicazioni particolari
Proprietà elettriche:
| Codice articolo |
Impedenza di picco di modo comune (kOhm) |
Induttanza (mH) nom |
Induttanza (mH) min |
Irms (A) |
DCR max (mOhm) |
Isolamento (Vrms) |
Lunghezza max (mm) |
Larghezza max (mm) |
Altezza max (mm) |
| CE1755-AL |
3,32 @ 5,1 MHz |
0,88 |
0,57 |
1,2 |
130 |
1000 |
13,00 |
13,00 |
5,46 |
| CR7915-AL |
3,10 @ 4,9 MHz |
1,12 |
0,73 |
2,6 |
49,5 |
1500 |
13,00 |
13,00 |
5,60 |
| CF3094-AL |
7,93 @ 2,5 MHz |
1,17 |
0,76 |
1,1 |
200 |
1000 |
13,00 |
13,00 |
5,46 |
| CM6518-AL |
4,17 @ 1,9 MHz |
1,40 |
0,91 |
2,5 |
60,0 |
1500 |
16,38 |
14,22 |
8,90 |
| CJ5094-CL |
28,28 @ 0,26 MHz |
10,0 |
6,5 |
1,2 |
180 |
1000 |
16,38 |
14,22 |
8,90 |
| CV9172-AL |
70,01 @ 0,21 MHz |
22,0 |
14,3 |
0,57 |
850 |
1000 |
16,38 |
14,22 |
8,90 |
| CF2638L |
2,59 @ 4,3 MHz |
0,22 |
0,14 |
2,9 |
60,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CD1479-AL |
4,19 @ 3,0 MHz |
0,59 |
0,38 |
4,2 |
20,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CH4659-AL |
4,56 @ 2,5 MHz |
0,77 |
0,50 |
4,7 |
40,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CD1480-BL |
4,53 @ 2,2 MHz |
1,32 |
0,85 |
3,5 |
60,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CE2439L |
9,42 @ 1,1 MHz |
1,47 |
0,96 |
2,5 |
80,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CG3333-AL |
2,27 @ 2,9 MHz |
0,90 |
0,59 |
3,7 |
50,0 |
1000 |
19,56 |
17,02 |
9,90 |
| CG3528-AL |
6,23 @ 0,72 MHz |
3,00 |
1,95 |
3,1 |
42,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CE1759-AL |
4,82 @ 0,99 MHz |
0,81 |
0,52 |
6,0 |
14,0 |
1000 |
31,0 |
26,0 |
13,0 |
| CG3885-AL |
3,11 @ 1,8 MHz |
0,47 |
0,30 |
10,0 |
8,0 |
1000 |
31,0 |
26,0 |
12,7 |
| CF2805-AL |
3,64 @ 1,9 MHz |
0,63 |
0,40 |
6,8 |
14,0 |
1000 |
31,0 |
26,0 |
12,7 |

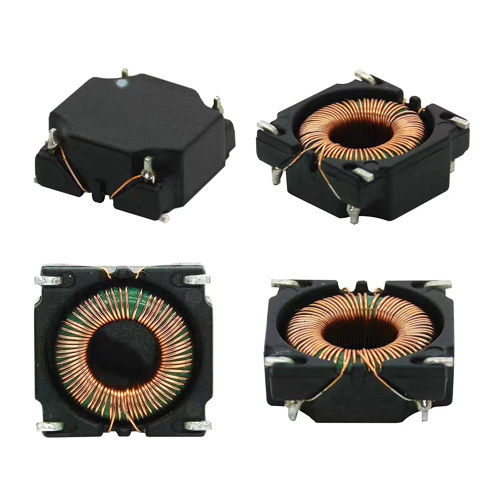

Immagine del prodotto:
