750311838 Transformatore SMPS Flyback
, Trasformatore SMPS Flyback auto-scudo
, Trasformatore di superficie di ritorno del raggio catodico del supporto SMPS
Superficie di montaggio SMPS Flyback trasformatore auto schermatura 750311838
Superficie di montaggio SMPS Flyback trasformatore auto schermatura 750311838
Caratteristiche
- Induttanza di perdita bassa
- Corrente di saturazione elevata per trasformatori DC/DC a bassa potenza
- Autoschermatura e efficienza nello spazio
- Tensione di isolamento: fino a 1500 VAC
- Senza piombo e conforme alla normativa RoHS
- Temperatura di funzionamento: da -40°C a 125°C
- Dimensioni dell' imballaggio: EP7, EP10 e EP13
Applicazioni
- Fornitori energetici industriali e medici
- Fornitori di alimentazione ausiliari/domestici isolati
- Alimentatori DC/DC isolati
- Automazione domestica
- Telecomunicazioni
Proprietà elettriche:
| Proprietà |
|
Condizioni di prova |
Valore |
Unità |
Tol. |
| Induttanza |
L |
N1/ 100 kHz/ 100 mV |
350 |
μH |
± 10% |
| Ratio di rotazione |
n |
N1 : N2 : N3 |
2:1:1 |
|
|
| Corrente di saturazione |
Ho fatto il test. |
N1/.ΔL/L di peso < 20% |
0.52 |
A |
Tipo. |
| Resistenza CC 1 |
RDC 1 |
N1/ 20 °C |
1.05 |
Ω |
± 10% |
| Resistenza CC 2 |
RDC 2 |
N2/ 20 °C |
0.62 |
Ω |
± 10% |
| Resistenza CC 3 |
RDC 3 |
N3/ 20 °C |
0.562 |
Ω |
± 10% |
| Induttanza di perdita |
L S |
N1/ 100 kHz/ 100 mV |
4.5 |
μH |
massimo |
| Tensione di prova di isolamento |
VT |
N1,3 => N2 |
1500 |
V (AC) |
|
Forma e dimensioni:

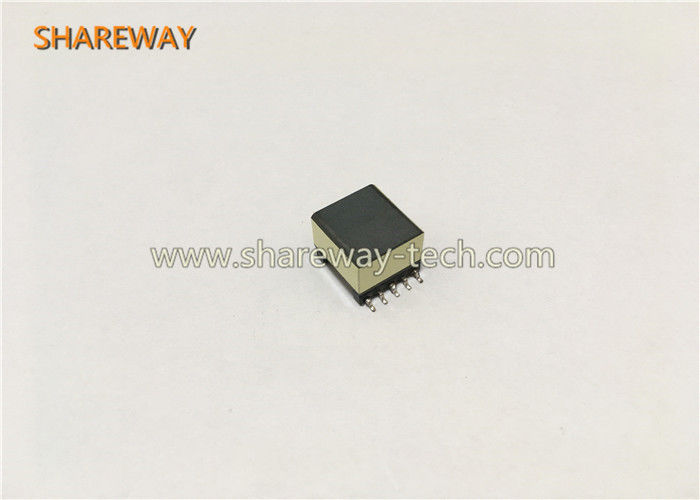

Immagine del prodotto:
Superficie di montaggio SMPS Flyback trasformatore auto schermatura 750311838
