Name: Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetico SG24701 G
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 G
Price: 0.30 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Shareway

Certificazione: RoHs, Reach, UL

Numero di modello: SG24701 G

Termini di trasporto & di pagamento

Quantità di ordine minimo: 100

Prezzo: USD$0.30 to USD$0.85

Imballaggi particolari: Vassoio, nastro & bobina

Tempi di consegna: settimana per il campione, 4 settimane del onw per ordine di massa

Termini di pagamento: T/T

Capacità di alimentazione: 1000,000 pezzi al mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                Trasformatore SMD Lan SG24701 G, Trasformatore SMD Lan a doppia porta, Trasformatore Gigabit Lan 1000M


Incrocio p/n:	SG24701 G	Velocità:	base-t di 1000M
Ciao-vaso:	4.3k VCA	Port:	Doppia porta
tipo di saldatura:	SMD	Costruzione di progettazione:	Isolamento funzionale
Metodo di spedizione:	DHL, FEDEX, UPS, TNT	Campione:	Il campione libero ha sostenuto

Incrocio p/n:	SG24701 G
Velocità:	base-t di 1000M
Ciao-vaso:	4.3k VCA
Port:	Doppia porta
tipo di saldatura:	SMD
Costruzione di progettazione:	Isolamento funzionale
Metodo di spedizione:	DHL, FEDEX, UPS, TNT
Campione:	Il campione libero ha sostenuto

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetico SG24701 G

Shareway Dual Port SMD 1000M Gigabit Lan trasformatore magnetico SG24701 G

Caratteristiche elettriche a +25°C:

Parametro	Specificità
Qualificazione	Per AEC-Q200
Progettazione edilizia	Isolamento funzionale
Distanza di trascinamento	> 10 mm
Temperatura di funzionamento	-40 °C a 125 °C
Rapporto di rotazione	10,00 ± 2%
Resistenza a corrente continua	Lato del reattore: 0,45 Ohm max.
Resistenza a corrente continua	CM lato soffocante: 0,85 Ohm max
Induttanza (OCL) @ 100 kHz, 100mV ((-40°C a +125°C)	150 uH Min, 450 uH Max
Induttanza di perdita	0.50 uH Max, @100kHz
Perdita di inserimento	00,25 dB Max @ 4 MHz
Risultato di perdita (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Trasmissioni transversali, canali adiacenti	-50 dB MIN @ 4 MHz
Proporzione di rigetto comune	1 -10 MHz: -35 dB MIN
Proporzione di rigetto comune	10-1000 MHz: -20 dB MIN
Input - Output Isolamento	4300VDC o 3100VAC Per 60 secondi con corrente di fuga massima di 1,0 mA
Resistenza dell'isolamento	400 Megaohm min.
tensione di funzionamento	1000 VDC Per 15 anni

Diagramma schematico:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetico SG24701 G 0

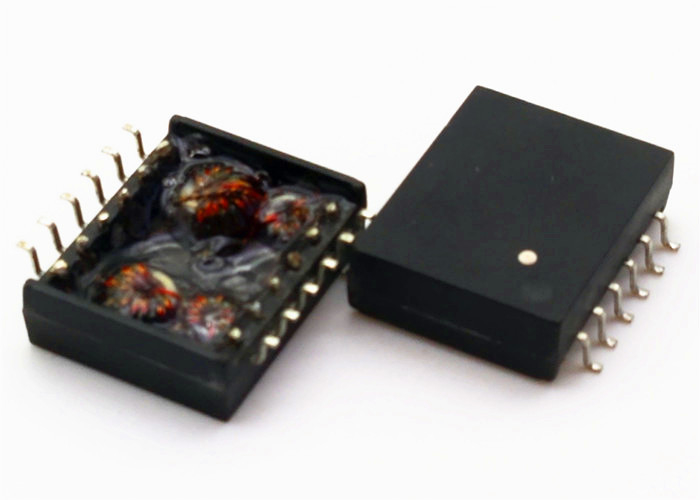

Foto del prodotto:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetico SG24701 G 1

Come fare l'ordine a noi:

1Vi preghiamo di inviarci la vostra scheda di domanda.

2- Forniremo drop in alternativa e prezzo per il riferimento.

3Se il prezzo va bene, allora ti invieremo un campione gratuito per il test.

4Dopo il test, puoi effettuare l'ordine di massa e elaborare il pagamento.

5Il tempo di consegna per l'ordine di massa è di solito di circa 4 settimane.

6Quando l'ordine sarà pronto, vi invieremo i dettagli per il tracciamento.

Per ulteriori informazioni, contattate liberamente sales04@shareway-tech.com.
