750370423 Trasformatori a ripiego
, Trasformatori THT Flyback
, Trasformatori di ritorno in volo offline
THT Trasformatori di ritorno in volo offline per alimentatori 750370423
THT Trasformatori di ritorno in volo offline per alimentatori 750370423
Caratteristiche
- tensione nominale di ingresso: 85 ‰ 265 VAC (120 ‰ 375 VDC)
- Temperatura di funzionamento: ¥40 °C a +125 °C
- Tensione di isolamento: da 2 kVAC a 5 kVAC
- Opzioni di uscita multiple
- Opzioni di funzionamento in modalità a frequenza fissa o quasi-risonante
- La maggior parte dei prodotti soddisfa l'isolamento rinforzato
Applicazioni
- Forniture di alimentazione in modalità di interruttore offline
- Confezionati per la produzione di circuiti integrati
- Fornitore di alimentazione ausiliario
- Apparecchi per la casa
- Elettronica di consumo
Proprietà elettriche:
|
Parametro
|
Condizioni di prova
|
VALORE
|
|
D.C.RESISTANCE 3-4
|
@20°C
|
2.220 ohm ± 10%
|
|
D.C. Resistance 2-1
|
@20°C
|
0.529 ohm ± 10%
|
|
D.C. Resistance 5-8
|
@20°C
|
00,054 ohm ± 20%
|
|
Induttanza 3-4
|
10 kHz, 100 mVAC, Ls
|
1.5mH ± 10%
|
|
INDUCTANZA 2-1
|
10 kHz, 100 mVAC, Ls
|
65.13uH ±10%
|
|
Induttanza 5-8
|
10 kHz, 100 mVAC, Ls
|
80,44 uH ± 10%
|
|
ACTUALE di saturazione 3-4
|
20% di rolloff rispetto all'originale
|
600 mA
|
|
Induttanza di fuga 3-4
|
b) 2+1,5+8), 100 kHz. 100mVAC, Ls
|
32 uH tipico, 45 uH massimo
|
|
Capacità distribuita 3-4
|
100mVAC,Cs
|
26Tipo.0pF.
|
|
Dielettrico 4-5
|
2+3), 4875VAC, 1 secondo
|
3900VAC, 1 minuto
|
|
Dielettrico 3-2
|
625VAC, 1 secondo
|
|
|
Relazione di rotazione
|
(3-4): ((5-8)
|
13.33:1,士1%
|
|
Relazione di rotazione
|
(3-4):(2-1)
|
4.8:1,± 1%
|
Forma e dimensioni:

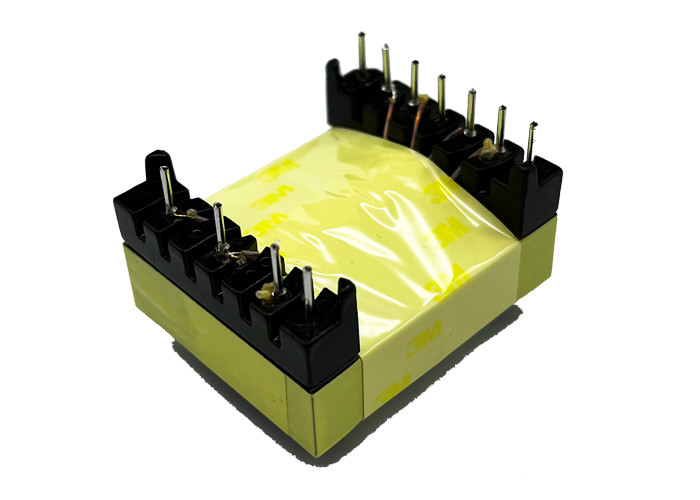

Immagine del prodotto:
THT Trasformatori di ritorno in volo offline per alimentatori 750370423
