Transformatori magnetici Ethernet 1000 Base-T
, 7490240142 Trasformatori magnetici Ethernet
, Trasformatori magnetici Ethernet non PoE
1000 trasformatori magnetici Ethernet non PoE base-T 7490240142
1000 trasformatori magnetici Ethernet non PoE base-T 7490240142
Caratteristiche
- Potenza su Ethernet fino a 150 Watt e velocità fino a 1 Gbit/s
- Disponibile in SMT
- Conformi alle norme: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at e IEEE 802.3bt
Applicazioni
- Adatti a temperature industriali da 40 °C a + 125 °C
- Compatibile con sistemi Ethernet industriali come EtherCAT o Profinet
- Compatibile con la maggior parte dei circuiti integrati per applicazioni Ethernet come Microchip, Texas Instruments, Broadcom, Linear Technology
- Hub, router, switch, telecamere IP, applicazioni IoT
Proprietà elettriche:
| Proprietà |
|
Condizioni di prova |
Valore |
Unità |
Tol. |
| Induttanza |
L |
100 kHz / 100 mV @ 8 mA bias di corrente continua |
350 |
μH |
min |
| Tensione di prova di isolamento |
VT |
Un minuto. |
1500 |
V (RMS) |
min |
| Perdita di inserimento |
IL |
1-100 MHz |
- Uno.1 |
dB |
- Max. - Cosa? |
| Risultato di perdita |
RL |
1-30 MHz @ 100 Ω |
- 18 anni. |
dB |
min |
| Risultato di perdita |
RL |
30-60 MHz @ 100 Ω |
- 14 anni. |
dB |
min |
| Risultato di perdita |
RL |
60-80 MHz @ 100 Ω |
- 12 |
dB |
min |
| Risultato di perdita |
RL |
80-100 MHz @ 100 Ω |
- 10 |
dB |
min |
| Rapporto di rigetto del differenziale rispetto al modo comune |
DCMR |
1-30 MHz |
- Quaranta. |
dB |
min |
| Rapporto di rigetto del differenziale rispetto al modo comune |
DCMR |
30-60 MHz |
- 35 anni. |
dB |
min |
| Rapporto di rigetto del differenziale rispetto al modo comune |
DCMR |
60-100 MHz |
- Trenta |
dB |
min |
| Intercettazione |
CT |
1-60 MHz |
- 35 anni. |
dB |
min |
| Intercettazione |
CT |
60-100 MHz |
- Trenta |
dB |
min |
| Relazione di rigetto del modo comune |
CMRR |
1-30 MHz |
- Quaranta. |
dB |
min |
| Relazione di rigetto del modo comune |
CMRR |
30-60 MHz |
- 35 anni. |
dB |
min |
| Relazione di rigetto del modo comune |
CMRR |
60-100 MHz |
- Trenta |
dB |
min |
| Rapporto di rotazione |
n |
100 kHz/100 mV |
1:1 |
|
± 5% |
| Tasso di dati |
10/100/1000BASE-T |
Forma e dimensioni:

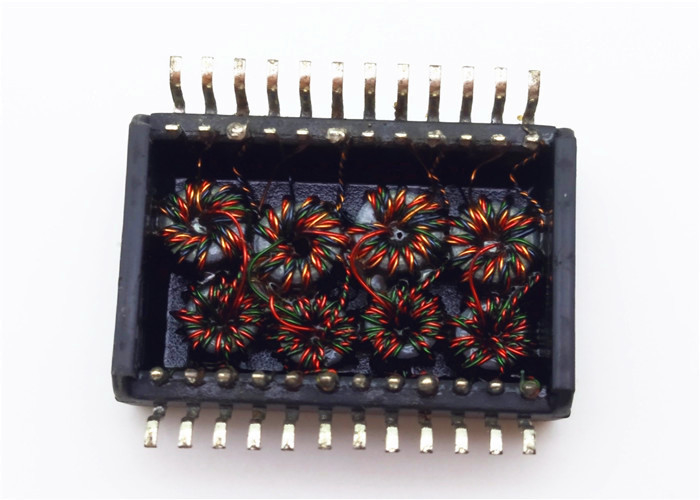

Immagine del prodotto:
1000 trasformatori magnetici Ethernet non PoE base-T 7490240142
