Transformatore SMD SMPS Flyback per portatori e amplificatori 750313995

Dettagli del prodotto

Luogo di origine: Guangdong Cina

Marca: Shareway

Certificazione: CE UL RoHS ISO9001:2008

Numero di modello: 750313995

Termini di trasporto & di pagamento

Quantità di ordine minimo: 100 PCS

Prezzo: Supportive

Imballaggi particolari: 500 parti per bobina completa

Tempi di consegna: Stoccaggio o 3-4 settimane

Termini di pagamento: TT, Paypal

Capacità di alimentazione: 5000K.PCS/Mese

Ottenga il migliore prezzo
Punto culminante:

Sistemi di trasformazione a ripiego SMPS

,

azionamenti di cancello SMPS Flyback Transformer

,

750313995 Transformatore SMPS Flyback

Product name:
SMD SMPS Flyback Transformer for gate drives and op-amps 750313995
Usage:
for gate drives and op-amps
Mount:
Surface Mount
Product type::
SMPS Flyback Transformer
Operating temperature range:
-40°C to 125°C
Inductance:
50 uH
Package:
Tape&Reel
Product name:
SMD SMPS Flyback Transformer for gate drives and op-amps 750313995
Usage:
for gate drives and op-amps
Mount:
Surface Mount
Product type::
SMPS Flyback Transformer
Operating temperature range:
-40°C to 125°C
Inductance:
50 uH
Package:
Tape&Reel
Transformatore SMD SMPS Flyback per portatori e amplificatori 750313995

Transformatori SMD SMPS Flyback per azionamenti di gate e amplificatori operativi 750313995


Caratteristiche

  1. Topologia FlybuckTM
  2. Basso costo e elevata efficienza
  3. Temperatura di funzionamento: da -40°C a +125°C
  4. Ottima induttanza di fuga e prestazioni di capacità di intrecciamento



Applicazioni

  1. Controller logici programmabili industriali (PLC)
  2. Automazione degli edifici e controllo dei processi
  3. Potenza dell'interfaccia isolata: RS-422, RS-485, CAN, I2C, LAN
  4. Controlli motori, inverter e automazione industriale
  5. Dispositivi e regolatori di bassa potenza isolati, contatori elettronici intelligenti
  6. Fornitori di alimentazione Bias per azionamenti di gate e amplificatori operativi




Proprietà elettriche:

Parametro

Condizioni di prova

VALORE

D.C. Resistance 1-10

@20°C

0.110 ohm ±10%

D.C. Resistance 4-3

@20°C

0.150 ohm ± 10%

D.C. Resistance 8-7

@20°C

0.150 ohm ± 10%

D.C. RISISTANZA 4-5

2+3),@20°C

00,800 ohm ± 10%

D.C. RISISTANZA 6-7

b)) 8+9),@20°C

00,800 ohm ± 10%

Induzione 1-10

10 kHz, 100 mVAC, Ls

50.0uH ±10%

ACTUALE di saturazione

20% di rolloff rispetto all'originale

1.5A

ACTUALE di saturazione

tie ((2+3+4+5+6+7+8+9), 100 kHz,100mVAC,Ls

130 nH tipico, 260 nH massimo.

DIELECTRIC 1-2

la velocità di rotazione è pari a 4 + 5 + 6 + 7

-

Relazione di rotazione

(1-10): ((4-3)

1.5:1,± 1%

Relazione di rotazione

(1-10): ((8-7)

1.5:1,± 1%

Relazione di rotazione

(6-7):(1-10), pareggio ((8+9)

2:1,± 1%

Relazione di rotazione

(4-5): ((1-10), pareggio ((2+3)

2:1,± 1%



Forma e dimensioni:

Transformatore SMD SMPS Flyback per portatori e amplificatori 750313995 0

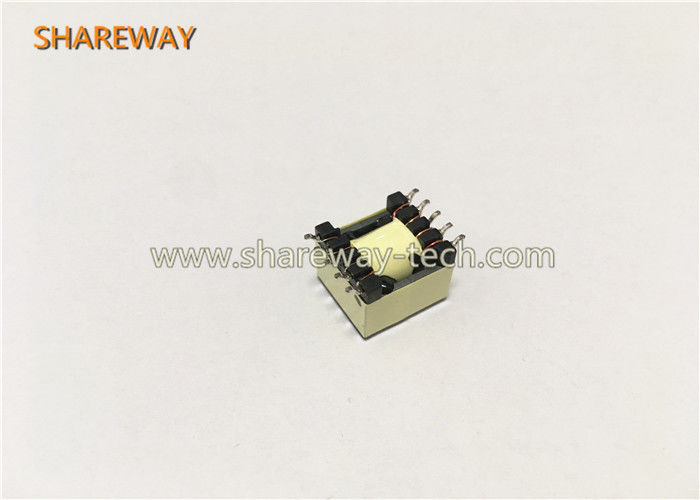

Immagine del prodotto:
Transformatore SMD SMPS Flyback per portatori e amplificatori 750313995 1



Transformatori SMD SMPS Flyback per azionamenti di gate e amplificatori operativi 750313995
