ER9.5S SMPS Flyback Transformer Transformatori isolati 750315250

Dettagli del prodotto

Luogo di origine: Guangdong Cina

Marca: Shareway

Certificazione: CE UL RoHS ISO9001:2008

Numero di modello: 750315250

Termini di trasporto & di pagamento

Quantità di ordine minimo: 100 PCS

Prezzo: Supportive

Imballaggi particolari: 500 parti per bobina completa

Tempi di consegna: Stoccaggio o 3-4 settimane

Termini di pagamento: TT, Paypal

Capacità di alimentazione: 5000K.PCS/Mese

Ottenga il migliore prezzo
Punto culminante:

ER9.5S SMPS Flyback Transformer

,

Trasformatori a cucchiaio isolato 750315250

,

Trasformatore SMPS Flyback isolato

Product name:
ER9.5S SMPS Flyback Transformer Isolated Buck Transformers 750315250
Usage:
for inverters and industrial automation
Mount:
Surface Mount
Product type::
SMPS Flyback Transformer
Operating temperature range:
-40°C to 125°C
Inductance:
30 uH
Package:
Tape&Reel
Product name:
ER9.5S SMPS Flyback Transformer Isolated Buck Transformers 750315250
Usage:
for inverters and industrial automation
Mount:
Surface Mount
Product type::
SMPS Flyback Transformer
Operating temperature range:
-40°C to 125°C
Inductance:
30 uH
Package:
Tape&Reel
ER9.5S SMPS Flyback Transformer Transformatori isolati 750315250

ER9.5S SMPS Flyback Transformer Transformatori isolati 750315250


Caratteristiche

  1. Topologia FlybuckTM
  2. Basso costo e elevata efficienza
  3. Temperatura di funzionamento: da -40°C a +125°C
  4. Ottima induttanza di fuga e prestazioni di capacità di intrecciamento



Applicazioni

  1. Controller logici programmabili industriali (PLC)
  2. Automazione degli edifici e controllo dei processi
  3. Potenza dell'interfaccia isolata: RS-422, RS-485, CAN, I2C, LAN
  4. Controlli motori, inverter e automazione industriale
  5. Dispositivi e regolatori di bassa potenza isolati, contatori elettronici intelligenti
  6. Fornitori di alimentazione Bias per azionamenti di gate e amplificatori operativi




Proprietà elettriche:

Parametro

Condizioni di prova

VALORE

D.C. Resistance 5-8

@20°C

00,162 ohm ± 15%

D.C. Resistenza 1-3

@20°C

00,098 ohm ± 10%

D.C. Resistance 2-4

@20°C

00,096 ohm ± 10%

Induttanza 5-8

10 kHz, 100 mVAC, Ls

30 uH ± 10%

ACTUALE di saturazione 5-8

20% di rolloff rispetto all'originale

900 mA

ACTUALE di saturazione 5-8

1+2+3+4), 100 kHz, 100mVAC,Ls

550 nH tipico, 825 nH massimo.

DIELECTRIC 1-8

1875VAC,2 secondi

1500VAC, 1 minuto

Dielettrico 1-4

500VAC,2 secondi

-

Relazione di rotazione

(1-3): ((5-8)

2:1,± 1%

Relazione di rotazione

(2-4): ((5-8)

2:1,± 1%



Forma e dimensioni:

ER9.5S SMPS Flyback Transformer Transformatori isolati 750315250 0

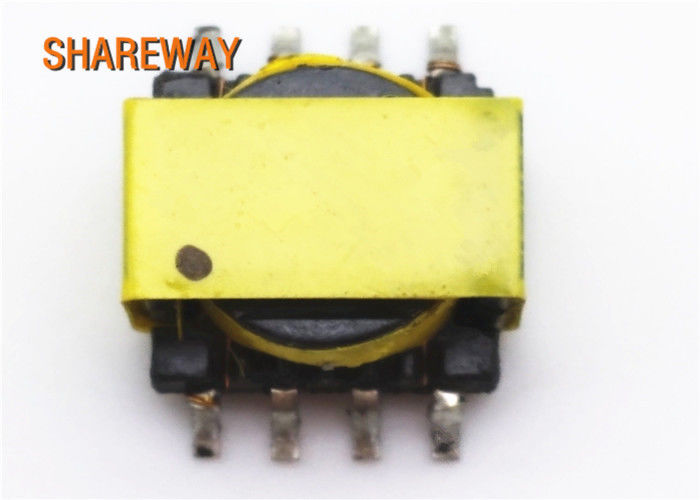

Immagine del prodotto:
ER9.5S SMPS Flyback Transformer Transformatori isolati 750315250 1
