Transformatori SMD EP7 Flyback
, EP7 Trasformatori flyback per la tecnologia lineare
, 750312558 EP7 Trasformatori a ritorno
Transformatori SMD EP7 Flyback per tecnologia lineare 750312558
Transformatori SMD EP7 Flyback per tecnologia lineare 750312558
Caratteristiche
- Induttanza di perdita bassa
- Corrente di saturazione elevata per trasformatori DC/DC a bassa potenza
- Autoschermatura e efficienza nello spazio
- Tensione di isolamento: fino a 1500 VAC
- Senza piombo e conforme alla normativa RoHS
- Temperatura di funzionamento: da -40°C a 125°C
- Dimensioni del pacchetto: EP7, EP10 e EP13
Applicazioni
- Fornitori energetici industriali e medici
- Fornitori di alimentazione ausiliari/domestici isolati
- Alimentatori DC/DC isolati
- Automazione domestica
- Telecomunicazioni
Proprietà elettriche:
| Proprietà |
|
Condizioni di prova |
Valore |
Unità |
Tol. |
| Induttanza |
L |
N1+N2/ 10 kHz/ 100 mV |
300 |
μH |
± 10% |
| Rapporto di rotazione |
n |
N1+N2 : N3 : N4 |
2:1:1 |
|
|
| Corrente di saturazione |
Ho fatto il test. |
N1+N2/∙ΔL/L per le parti inferiori al 20% |
0.54 |
A |
Tipo. |
| Resistenza CC 1 |
RDC 1 |
N1+N2/ 20 °C |
1.87 |
Ω |
± 10% |
| Resistenza CC 2 |
RDC 2 |
N3/ 20 °C |
0.45 |
Ω |
± 10% |
| Resistenza CC 3 |
RDC 3 |
N4/ 20 °C |
0.49 |
Ω |
± 10% |
| Induttanza di perdita |
L S |
N1+N2/ 100 kHz/ 100 mV |
4 |
μH |
massimo |
| Tensione di prova di isolamento |
VT |
N1,2 => N3,4 |
1500 |
V (AC) |
|
Forma e dimensioni:

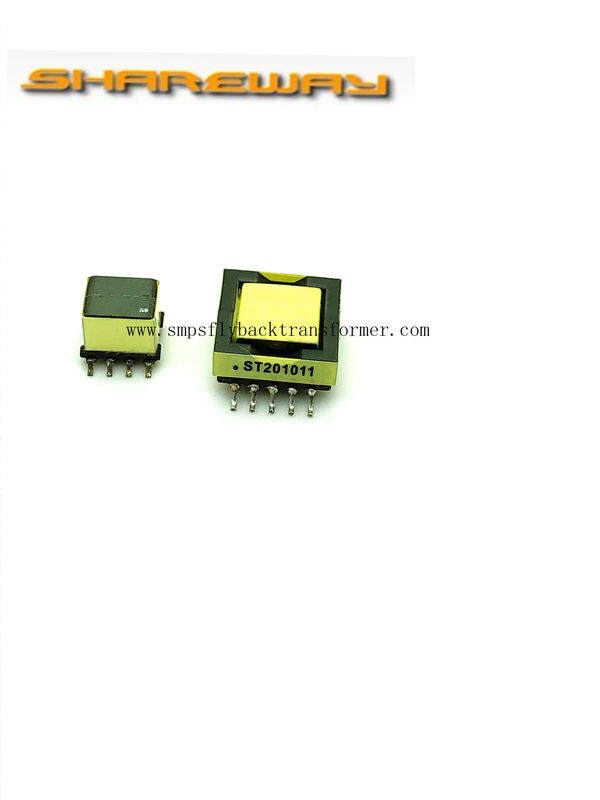

Immagine del prodotto:
Transformatori SMD EP7 Flyback per tecnologia lineare 750312558
