Evidenziare:
Induttori di condivisione SMD
, Induttori modellati SMD RoHS
, XEL4012 XEL4014
Induttori a condivisione SMD RoHS Compatibile Alternativa di XEL4012 XEL4014
PartenzaInduttori modellati SMD RoHS Compatibile Alternativa di XEL4012 XEL4014
Caratteristiche
-
Superiore gestione della corrente con caratteristiche di saturazione morbida.
-
DCR estremamente basse e perdite AC ultra basse per frequenze di commutazione elevate (2-5 MHz).
-
Riesce a resistere a forti picchi di corrente.
-
Magneticamente protetti fino a mridurre al minimo l'EMI.
-
La costruzione composita riduce al minimo il ronzio udibile.
-
Nessun invecchiamento termico ¥ perfetto per applicazioni ad alta temperatura.
-
Compatibile con la RoHS, privo di alogene.
Specifica elettrica
|
Induttanza
±20% Tolleranza
|
DCR
(Tipo)
|
DCR
(Max)
|
SRF
(Tipo)
|
Isat
|
Irmi
((aumento di 20°C)
|
Irmi
(40°C)
|
| 92 nH |
5.2mΩ |
5.7mΩ |
279MHz |
24.0 A |
11.5 A |
16.5 A |
| 220 nH |
9.7mΩ
|
10.6mΩ |
146MHz |
16.0 A |
6.5 A |
9.0 A |
| 220 nH |
7.5mΩ |
9.5mΩ |
150MHz |
18.2 A |
9.0 A |
12.0 A |
| 330 nH |
9.9mΩ |
12.0mΩ |
110MHz |
14.6 A |
6.5 A |
9.0 A |
| 560 nH |
16.5mΩ |
18.4mΩ |
80MHz |
11.6 A |
5.5 A |
7.5 A |
| 780 nH |
20.3mΩ |
22.8mΩ |
70MHz |
9.8 A |
5.0 A |
6.5 A |
Disegno e dimensione

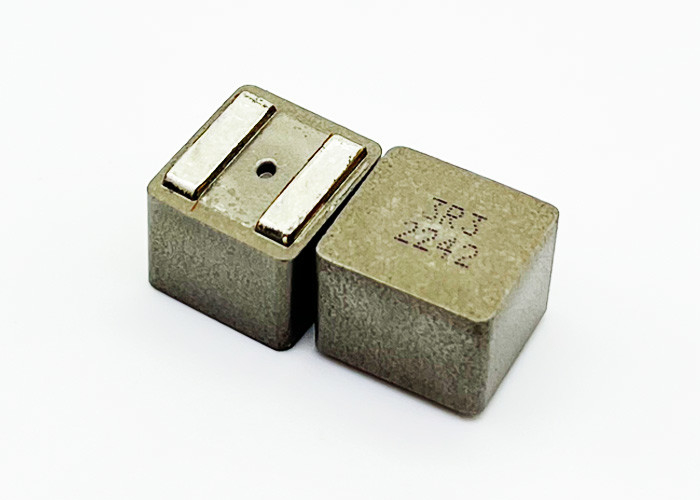

Immagine del prodotto
Di Shareway
ShareWay Technology CO., LTD.è un produttore specializzato di componenti PoE, i prodotti includono trasformatore PoE, PoE RJ45 Magjack, trasformatore PoE Lan, filtro PoE Lan e così via.
Fondata nel 1998, abbiamo attualmente circa 500 dipendenti. Con la nostra abbondante capacità produttiva, siamo in grado di consegnare le merci in breve tempo.Possiamo fornire una soluzione completa professionale per le applicazioni PoEI nostri prodotti sono ampiamente utilizzati nelle apparecchiature di rete e comunicazione come HUB, schede PC, Switch, Route, PC Mainboard, SDH, PDH e modem xDSL.
Storia dell'azienda
- 1997 ShareWay Technology CO., LTD. è stata fondata a Shenzhen, Guangdong, Cina.
- 1999 Stabilimento di una base produttiva a Shenzhen, inizio della produzione dei trasformatori PoE, T1/E1 e xDSL Line Transformer.
- 2000 Ottenuto la certificazione ISO9000.
- 2000 Sviluppare il connettore PoE RJ45 con trasformatori LAN.
- 2002 Sviluppo di connettori SMT e Vertical PoE RJ45 con collegamento magnetico.
- 2008 Sviluppare SMT/DIP Power Inductor e Chokes
- 2012 Sviluppare un trasformatore 10G BaseT Ethernet basato sulle richieste in espansione dei clienti.
- 2016 Sviluppare induttori di potenza ad alta corrente SMT, adatti ai convertitori DC-DC.
- 2021 Sviluppare un trasformatore di isolamento SMD ad alta tensione a 5 kV CA sulla base della richiesta del mercato.
Contattaci ora per avere una soluzione per il tuo progetto e nuovo design, siamo sempre pronti a condividere la nostra strada di successo con te.
Come ordinare
1Si prega di inviare al nostro venditore la scheda dati o il numero di parte di cui ha bisogno.
2Vi offriremo l'alternativa per il vostro riferimento.
3I campioni gratuiti per il test sono disponibili prima dell'approvazione finale.
4Dopo il test del campione, passeremo all'ordine di massa.
5La fattura proforma verrà inviata per la vostra conferma
6Una volta che la merce è finita, le mandiamo la merce e le diciamo il numero di tracciamento.
7Traccieremo la merce fino a quando non la riceverete.
Servizio di Shareway
1Testato al 100% prima della spedizione.
2- Campioni gratuiti disponibili.
3- Fornire un nuovo design per il cliente.
