749196507 Trasformatore a ritorno
, Trasformatore SMD Flyback
, Trasformatori di ritorno
Transformatore SMD SMPS Flyback per convertitori a retromarcia 749196507
Transformatore SMD SMPS Flyback per convertitori a retromarcia 749196507
Caratteristiche
- Trasformatori con 6 avvolgimenti identici
- 4 dimensioni con 5 lunghezze diverse di spazio d'aria ciascuna
- tensione di isolamento fino a 1,5 kVAC
- Induttanza di perdita bassa
- Temperatura di funzionamento: ¥40 oC a +125 oC
- Con l'utilizzo di circuiti diversi sono possibili più di 375 soluzioni di trasformatori e circa 125 soluzioni di soffocamento.
- possibilità di prototipazione
Applicazioni
- Convertitori a ripiego
- Convertitori di velocità
- Convertitori a spinta-tiraggio
- Convertitori a passo su/passo giù
- SEPIC
Proprietà elettriche:
| Proprietà |
|
Condizioni di prova |
Valore |
Unità |
Tol. |
| Induttanza |
L BASE |
100 kHz/0,1 V |
87.1 |
μH |
± 20% |
| Rapporto di rotazione |
n |
|
1:1:1:1:1:1 |
|
|
| Voltaggio-μseconda base |
∫Udt Base |
|
86.3 |
Vμs |
massimo |
| Base di corrente nominale |
I R BASE |
ΔT = 40 K |
2.3 |
A |
tipico |
| Base di corrente di saturazione |
Io sono SAT BASE. |
DL/L è inferiore al 10% |
0.16 |
A |
Tipo. |
| Base di resistenza CC |
RDC BASE |
@ 20 °C |
36 |
mΩ |
- Max. - Cosa? |
| Base di induttanza di perdita |
Base LS |
100 kHz/0,1 V |
0.18 |
μH |
Tipo. |
| Tensione di prova di isolamento |
VT |
Tutti gli avvolgimenti |
1500 |
V (AC) |
|
Forma e dimensioni:

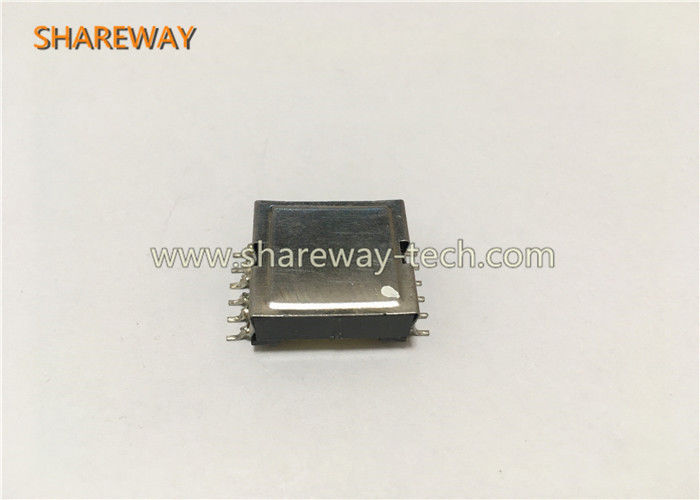

Immagine del prodotto:
Transformatore SMD SMPS Flyback per convertitori a retromarcia 749196507
