Dettagli del prodotto
Luogo di origine: Guangdong, Shenzhen
Marca: Shareway
Certificazione: RoHS,ISO9001-2001
Numero di modello: SC73-100
Termini di trasporto & di pagamento
Quantità di ordine minimo: 500/1000
Prezzo: Supportive
Imballaggi particolari: Bobina/vassoio
Tempi di consegna: Azione o 3 settimane
Termini di pagamento: TT, paypal, West union
Capacità di alimentazione: 1kk-pcs/month
Nome del prodotto: |
Induttore Unshielded fisso di potere della bobina di bobina d'arresto del modanatura SC73-100 |
Schermato: |
Unshielded |
Tipo: |
Fisso |
induttore: |
Induttore di potere della bobina di bobina d'arresto del modanatura |
Induttanza: |
10 a 330uH |
Corrente: |
80mA a 1.5A |
Nome del prodotto: |
Induttore Unshielded fisso di potere della bobina di bobina d'arresto del modanatura SC73-100 |
Schermato: |
Unshielded |
Tipo: |
Fisso |
induttore: |
Induttore di potere della bobina di bobina d'arresto del modanatura |
Induttanza: |
10 a 330uH |
Corrente: |
80mA a 1.5A |

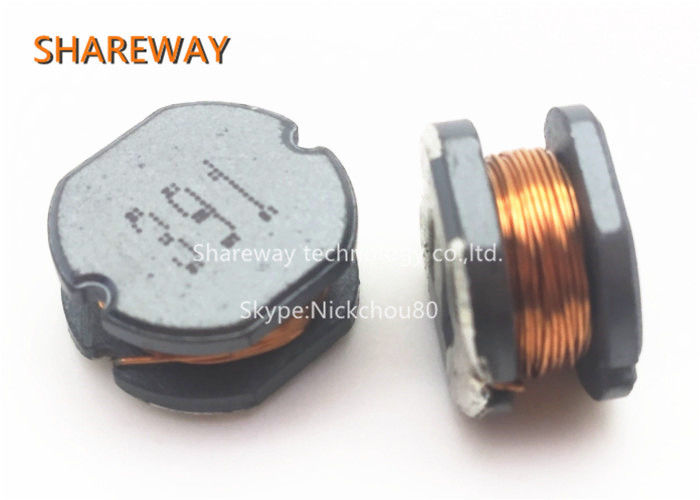

Induttore Unshielded fisso di potere della bobina di bobina d'arresto del modanatura SC73-100
Il collegamento e la differenza fra induttanza e le perle magnetiche
1. L'induttore è una componente di immagazzinamento dell'energia e le perle magnetiche sono dispositivi di conversione di energia (consumo); [1]
2. gli induttori principalmente sono utilizzati nei circuiti del filtrante dell'alimentazione elettrica e le perle magnetiche principalmente sono utilizzate nei cicli del segnale per le contromisure di contabilità elettromagnetica;
3. le perle magnetiche pricipalmente sono usate per sopprimere l'interferenza di radiazione elettromagnetica, mentre gli induttori sono utilizzati a tale riguardo per mettere a fuoco sulla soppressione dell'interferenza condotta. Entrambi possono essere usati per occuparsi dei problemi di EMI e di contabilità elettromagnetica; due modi di EMI, vale a dire: la radiazione e la conduzione, differenti l'approccio usa i metodi differenti di soppressione, il precedente facendo uso delle perle magnetiche e gli ultimi che usando l'induttanza;
4, perle magnetiche sono usati per assorbire i segnali di frequenza ultraelevata, come alcuni circuiti di rf, PLL, circuiti oscillanti, compreso i circuiti di memoria di frequenza ultraelevata (DDRSDRAM, RAMBUS, ecc.) debba aggiungere le perle magnetiche nella parte dell'input di potere e l'induttanza è un genere che la componente di immagazzinamento dell'energia è utilizzata in un circuito oscillante di LC, un circuito del filtrante, ecc. a bassa frequenza e la sua gamma di frequenza dell'applicazione supera raramente 50 megahertz;
5, l'induttore sono usati generalmente per controllo di qualità della corrispondenza e del segnale del circuito, il collegamento generale ed il collegamento dell'alimentazione elettrica. Le perle magnetiche sono usate dove la terra analogica e la terra digitale si combinano. Le perle magnetiche inoltre sono usate per i segnali
Chareristics elettrico:
Numero del pezzo | Induttanza (uH) |
Prova Frequenza |
Resistenza di CC (Ω MAX) |
Saturazione Corrente (A) |
Temperatura Corrente (A) |
SC73-100 | 10 | 2.52MHZ | 80m | 1,44 | 2,40 |
SC73-120 | 12 | 2.52MHZ | 90m | 1,39 | 2,20 |
SC73-150 | 15 | 2.52MHZ | 100m | 1,24 | 2,00 |
SC73-180 | 18 | 2.52MHZ | 110m | 1,12 | 1,80 |
SC73-220 | 22 | 2.52MHZ | 130m | 1,07 | 1,65 |
SC73-270 | 27 | 2.52MHZ | 150m | 0,94 | 1,50 |
SC73-330 | 33 | 2.52MHZ | 170m | 0,85 | 1,40 |
SC73-390 | 39 | 2.52MHZ | 220m | 0,74 | 1,30 |
SC73-470 | 47 | 2.52MHZ | 250m | 0,68 | 1,22 |
SC73-560 | 56 | 2.52MHZ | 280m | 0,64 | 1,13 |
SC73-680 | 68 | 2.52MHZ | 330m | 0,59 | 1,05 |
SC73-820 | 82 | 2.52MHZ | 410m | 0,54 | 0,96 |
SC73-101 | 100 | 1KHZ | 480m | 0,51 | 0,88 |
SC73-121 | 120 | 1KHZ | 540m | 0,49 | 0,80 |
SC73-151 | 150 | 1KHZ | 750m | 0,40 | 0,72 |
SC73-181 | 180 | 1KHZ | 1,02 | 0,36 | 0,62 |
SC73-221 | 220 | 1KHZ | 1,20 | 0,31 | 0,54 |
SC73-271 | 270 | 1KHZ | 1,31 | 0,29 | 0,48 |
SC73-331 | 330 | 1KHZ | 1,50 | 0,28 | 0,44 |
