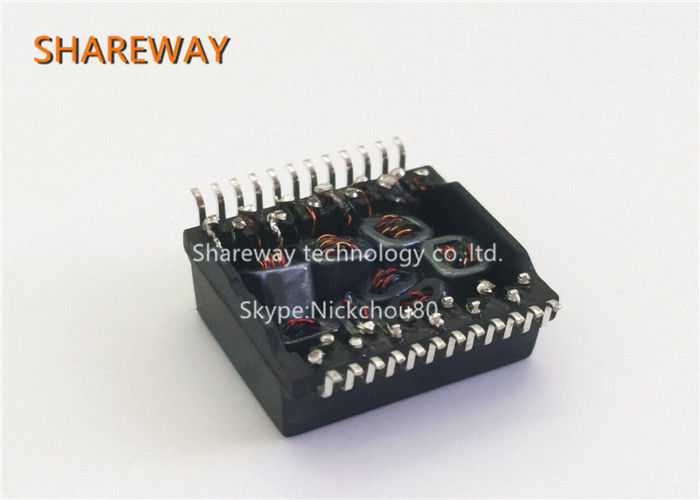

Name: trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.0*13.7*5.7mm
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: HD8001NL/HD8003FNL/HD8004FNL
Price: 0.30 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Shenzhen

Marca: Shareway

Certificazione: RoHS

Numero di modello: HD8001NL/HD8003FNL/HD8004FNL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 500/1000

Prezzo: Supportive

Imballaggi particolari: Bobina

Tempi di consegna: Azione o 3 settimane

Termini di pagamento: TT, paypal, West union

Capacità di alimentazione: 1kk-pcs/month

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                trasformatore di 1000base t, trasformatore di Ethernet di gigabit


Nome del prodotto:	trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.013.75.7mm	Impiegati di funzionamento:	0-70
Rapporto di giri:	1:1	Polarità:	Per disegno schematico
OCL:	120uH	Isolamento:	1500Vrms

Nome del prodotto:	trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.013.75.7mm
Impiegati di funzionamento:	0-70
Rapporto di giri:	1:1
Polarità:	Per disegno schematico
OCL:	120uH
Isolamento:	1500Vrms

trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.0*13.7*5.7mm

trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.0*13.7*5.7mm

Caratteristiche fondamentali:

Completamente - qualificato per soddisfare le richieste di magnetica di HDBaseT™
Potere sopra HDBaseT (PoH) di 60W (HD8004FNL) e di 100W (HD8005FNL)
24-pin, 72x14.99x5.72mm, pacchetto di SMT
RoHS e PORTATA compiacenti
Norma di IEEE 802.3at di raduni
La produzione liberata, parti è disponibile nella distribuzione
Temperatura di funzionamento 0C a +70C
Temperatura di stoccaggio - 20C a +125C

Raccomandazioni della disposizione del PWB

Tenga le tracce del segnale da IC al modulo di magnetica brevi come possibile.
Eviti le tracce del PWB con 90 - curvature di grado.
Assicuri che non ci sia piano di massa attiguo al di sotto del modulo.
Facendo uso del BST (resistenze 75Ω e condensatore ad alta tensione al telaio frantumato) terminare il lato CTs del cavo è consigliabile per la migliore prestazione di EMI.
Follow ha suggerito il modello di terra come indicato qui sotto: pollice (millimetro).

trasformatore magnetico 10G HD8001NL/HD8003FNL/HD8004FNL di 15.0*13.7*5.7mm 0
