Dettagli del prodotto
Luogo di origine: Guangdong Cina
Marca: Shareway
Certificazione: CE UL RoHS ISO9001:2008
Numero di modello: E2081NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100/500/1000
Prezzo: Supportive
Imballaggi particolari: Tubo
Tempi di consegna: Azione o 3 settimane
Termini di pagamento: TT, Paypal
Capacità di alimentazione: 3000K.PCS/Month
Nome del prodotto: |
Trasformatore di alta frequenza di Ethernet di lan del centro di ferrite di E2081NL |
HiPot: |
1500v |
Applicazione: |
Ethernet di lan (non PoE) |
Numero di Pin: |
16 |
temperatura: |
-40℃ a +85℃ |
Tipo: |
Trasformatore ad alta frequenza di lan |
Nome del prodotto: |
Trasformatore di alta frequenza di Ethernet di lan del centro di ferrite di E2081NL |
HiPot: |
1500v |
Applicazione: |
Ethernet di lan (non PoE) |
Numero di Pin: |
16 |
temperatura: |
-40℃ a +85℃ |
Tipo: |
Trasformatore ad alta frequenza di lan |

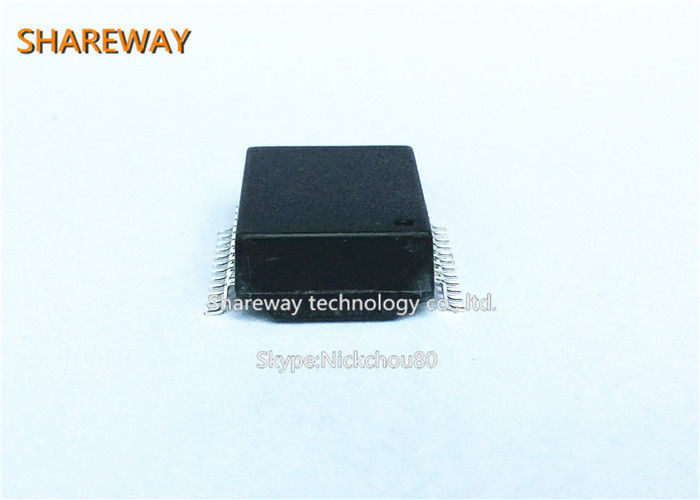

Trasformatore di alta frequenza di Ethernet di lan del centro di ferrite di E2081NL
Descrizione:
trasformatore del porto 1.Single
un trasformatore di 2.10/100 basi-t
3.Type: SMT/SMD
4. Struttura della bobina: Toroidale
| PARAMETRO | SPECIFICHE |
| RAPPORTO DI GIRI |
(1-2): (16-15) = (3-4): =1:1 ±5% (di 14-13) (5-6): (12-11) = (7-8): (10-9) =1:1±5% |
| INDUTTANZA DI PERDITA | .20 uH max (a mVRMS 100KHz 20) |
| Induttanza (OCL) |
(1-2) = (3-4) = (5-6) = (7-8) uH MIN =140 (A mVRMS 100KHz 20) |
| Capacità dell'accoppiamento | 12,0 PF max (a mVRMS 100KHz 20) |
| ISOLAMENTO RESISANCE |
(2-3) = (4-5) = (6-7) MIN DI =1 K MOHMS AD UNA CC DI 50 V (14-15) = (12-13) = (10-11) MIN DI =1 K MOHMS AD UNA CC DI 50 V |
|
Ingresso/uscita isolamento |
UN MIN DI 1500 VRMS @ 60 SECONDI |
Trasformatore di alta frequenza di Ethernet di lan del centro di ferrite di E2081NL
Forma e dimensioni:
