Dettagli del prodotto
Luogo di origine: Guangdong Cina
Marca: Shareway
Certificazione: CE UL RoHS ISO9001:2008
Numero di modello: E2023FNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100/500/1000
Prezzo: Supportive
Imballaggi particolari: Tubo
Tempi di consegna: Azione o 3 settimane
Termini di pagamento: TT, Paypal
Capacità di alimentazione: 3000K.PCS/Month
Nome del prodotto: |
trasformatore magnetico di lan dell'alto E2023FNL SMD porto di Ethernet di 5.08mm singolo |
alto: |
5.08mm |
Tipo: |
Trasformatore di SMD |
Dimensioni: |
12.65*10.16*5.08mm |
Numero della bobina: |
Autotrasformatore |
Fase: |
Singolo |
Nome del prodotto: |
trasformatore magnetico di lan dell'alto E2023FNL SMD porto di Ethernet di 5.08mm singolo |
alto: |
5.08mm |
Tipo: |
Trasformatore di SMD |
Dimensioni: |
12.65*10.16*5.08mm |
Numero della bobina: |
Autotrasformatore |
Fase: |
Singolo |

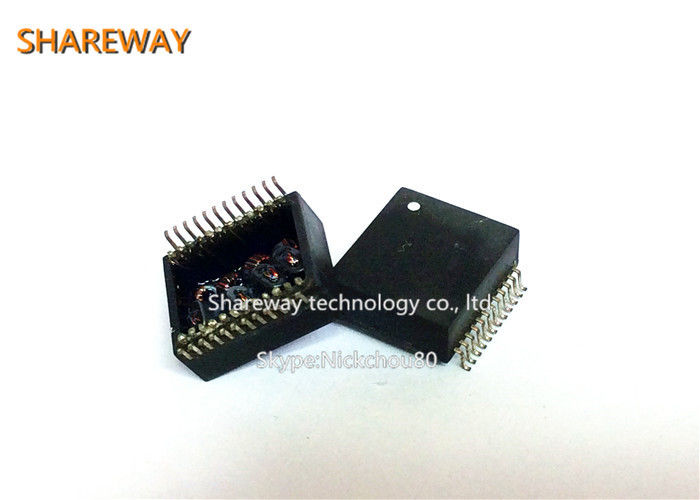

trasformatore magnetico di lan dell'alto E2023FNL SMD porto di Ethernet di 5.08mm singolo
Descrizione:
| PARAMETRO | SPECIFICHE | |
| TEMPERATURA DI FUNZIONAMENTO | 0℃-℃70 | |
| RAPPORTO DI GIRI |
(1-3): (16-15) =1CT: 1CT ±3% (6-8): (11-9) =1CT: 2.5CT ±3% |
|
| Polarità | Per disegno schematico | |
| Induttanza (OCL) |
MIN 1-3=200uH a 100 chilocicli, 20mVRMS MIN 6-8=35uH a 100 chilocicli, 20mVRMS |
|
| INDUTTANZA DI PERDITA |
(1-2) =0.4 uH max CON 14-16 MESSO (6-7) =0.25UH MAX CON 9-11 MESSO (100KHz, 20mV) |
|
| Resistenza di CC |
(1-2) = (2-3) = (6-7) = (7-8) =0.6 OHM MAX (10-11) = (9-10) = (15-16) = (14-15) =1.0 OHM MAX |
|
| CWW | 15 PF max a 100 chilocicli, 1VRMS | |
| Rifiuto di modo comune | 1-30MHz | 40-100MHz |
| -50 dB megahertz | -40dB megahertz | |
| Fra isolamento del canale | UN MIN DI 1500 VRMS @ 60 SECONDI | |
trasformatore magnetico di lan dell'alto E2023FNL SMD porto di Ethernet di 5.08mm singolo
Forma e dimensioni:
