Dettagli del prodotto
Luogo di origine: Guangdong Cina
Marca: Shareway
Certificazione: CE UL RoHS ISO9001:2008
Numero di modello: HP5-1200L_/HPH5-1200L_
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100/500/1000
Prezzo: Supportive
Imballaggi particolari: 175pcs/Reel
Tempi di consegna: Azione o 3 settimane
Termini di pagamento: TT, Paypal
Capacità di alimentazione: 3000K.PCS/Month
Nome del prodotto: |
Trasformatore di ritorno del raggio catodico HPH5-1200L_/di HP5-1200L_ 29.15*20.57*10.8mm |
Tipo: |
trasformatore |
Dimensioni: |
29.15*20.57*10.8mm |
Caratteristica: |
con una copertura del metallo |
colore: |
argenteo |
Campione: |
Campioni liberi disponibili |
Nome del prodotto: |
Trasformatore di ritorno del raggio catodico HPH5-1200L_/di HP5-1200L_ 29.15*20.57*10.8mm |
Tipo: |
trasformatore |
Dimensioni: |
29.15*20.57*10.8mm |
Caratteristica: |
con una copertura del metallo |
colore: |
argenteo |
Campione: |
Campioni liberi disponibili |
Descrizione:
1. Corrente DC a cui l'induttanza scende del 30% tip
dal suo valore senza corrente, basato sulla corrente
applicato a tutti e sei gli avvolgimenti collegati in serie. Per
applicazioni in cui tutti gli avvolgimenti non sono collegati
in serie, utilizzare la seguente equazione per calcolare
Isat:
Isat = Isattable × 6 ÷ numero di avvolgimenti in serie.
2. Corrente che provoca un aumento di 40 ° C da 25 ° C ambiente
dovuto al riscaldamento autonomo, testato con corrente continua
scorrere attraverso tutti gli avvolgimenti collegati in serie.
L'aumento della temperatura dell'applicazione dipenderà dal funzionamento
collegamento corrente, duty cycle e avvolgimento.
3. La parte è progettata esclusivamente per l'uso come forward
convertitore di trasformatore e non è stato testato per l'energia
conservazione e corrente di saturazione.
Parte numero | Induttanza (ΜH) | DCR max (Ohm) | Volt-time Prodotto (V-msec) | Picco di energia Conservazione (ΜJ) | Isat (UN) | Irms (UN) |
| HP5-1200L_ | 76,8 ± 25% | 0,045 | 62,8 | Nota 8 | Nota 8 | 2.25 |
| HP5-0155L_ | 9,9 ± 20% | 0,045 | 62,8 | 281 | 1,50 | 2.25 |
| HP5-0083L_ | 5,3 ± 15% | 0,045 | 62,8 | 562 | 2.90 | 2.25 |
| HP5-0067L_ | 4,3 ± 10% | 0,045 | 62,8 | 626 | 3.40 | 2.25 |
| HP5-0053L_ | 3,4 ± 5% | 0,045 | 62,8 | 946 | 4.70 | 2.25 |
| HPH5-1200L_ | 173 ± 25% | 0,070 | 94.2 | Nota 8 | Nota 8 | 1.95 |
| HPH5-0155L_ | 22,3 ± 20% | 0,070 | 94.2 | 248 | 0,940 | 1.95 |
| HPH5-0083L_ | 12,0 ± 15% | 0,070 | 94.2 | 546 | 1.90 | 1.95 |
| HPH5-0067L_ | 9,65 ± 10% | 0,070 | 94.2 | 700 | 2.40 | 1.95 |
| HPH5-0053L_ | 7,63 ± 5% | 0,070 | 94.2 | 809 | 2.90 | 1.95 |

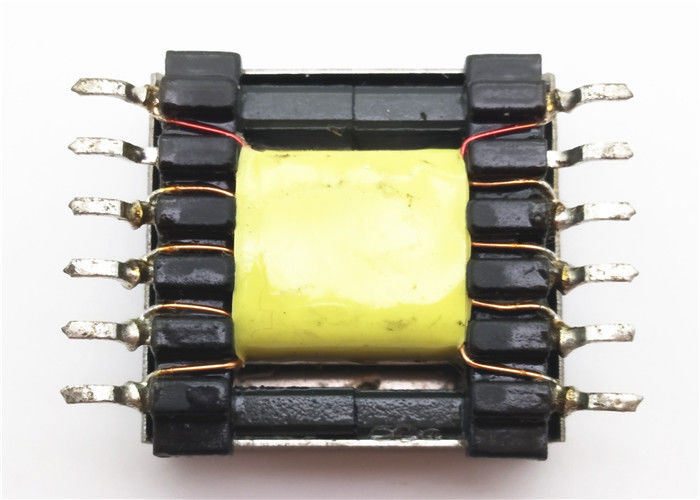

HP5-1200L_ / HPH5-1200L_ 29,15 * 20,57 * 10,8mm Trasformatore flyback
Forma e dimensioni:
