Evidenziare:
Trasformatore dell'azionamento del portone di distanza di dispersione
, Alto trasformatore dell'azionamento del portone di spazio
, Trasformatore di superficie del supporto di serie di HCT
Livello del trasformatore dell'azionamento del portone di HCTSM81017CAL = di ST4630NL per SN6501 SN6505B

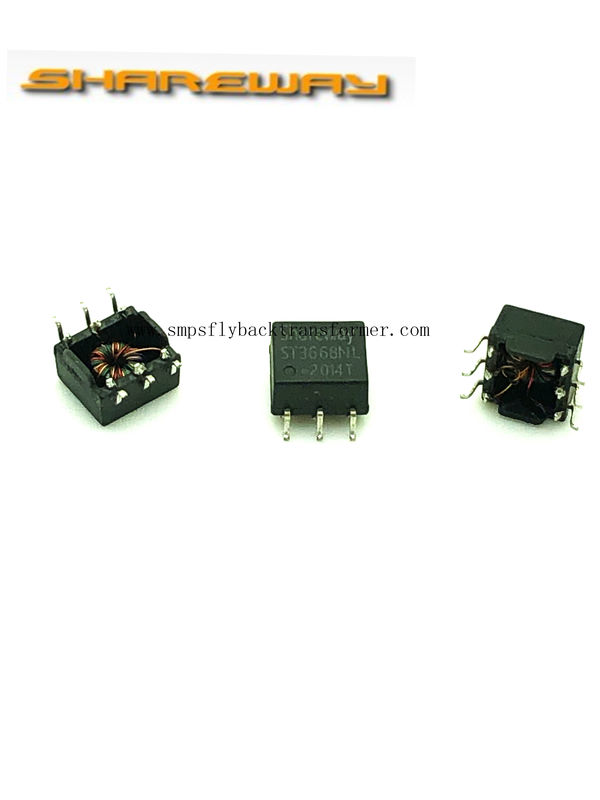

ST4630NL = HCTSM81017 CAL Gate Drive Transformer High per SN6501 SN6505B
Caratteristiche del trasformatore di serie di HCT:
- Il centro di toroide per l'alto accoppiamento e la radiazione bassa
- Aderisce all'IEC 60950-1, all'IEC 62368-1 ed all'IEC 60664-1
- Isolamento rinforzato per una tensione di lavoro di 800 V
- AEC-Q200 compiacente
- RoHS compiacente
- 6 pacchetto di Pin SMD
- 4500 VCC di isolamento minimo
- Perdita bassa stessa del centro
Specifiche elettriche:
| Numero del pezzo |
Commerciante Part Number |
Induttanza primaria @100 chilociclo; L min di 1-3 uH |
Induttanza @ 100kHz 0.1V di perdita (con tutti i perni secondari messi); Il LK 1-3 uH massimo |
Rapporto di giro (1-3): (6-4) |
Ohm primario del DCR massimo |
Ohm secondario del DCR massimo |
| ST4618NL |
HCTSM80101AAL |
250 |
0,8 |
1:1 |
0,30 |
0,20 |
| ST4619NL |
HCTSM80102AAL |
250 |
0,6 |
1:2 |
0,30 |
0,35 |
| ST4620NL |
HCTSM80201AAL |
250 |
1,2 |
2:1 |
0,30 |
0,15 |
| ST4621NL |
HCTSM80304BAL |
300 |
0,6 |
3:4 |
0,30 |
0,30 |
| ST4622NL |
HCTSM80305BAL |
300 |
0,6 |
3:5 |
0,30 |
0,30 |
| ST4623NL |
HCTSM80308BAL |
300 |
0,7 |
3:8 |
0,50 |
0,85 |
| ST4624NL |
HCTSM80403AAL |
250 |
0,8 |
4:3 |
0,30 |
0,20 |
| ST4625NL |
HCTSM80803AAL |
250 |
1,8 |
8:3 |
0,30 |
0,15 |
| ST4626NL |
HCTSM80809AAL |
250 |
0,6 |
8:9 |
0,30 |
0,25 |
| ST4627NL |
HCTSM80910BAL |
300 |
0,9 |
9:10 |
0,30 |
0,25 |
| ST4628NL |
HCTSM81017CAL |
350 |
0,9 |
10:17 |
0,42 |
0,48 |
| |
|
|
|
|
|
|
Dimensioni delle serie di ST46xxNL:
Disegno schematico:
Applicazione:
Progettato per le alimentazioni elettriche di isolamento facendo uso di Texas Instruments SN6501 e SN6505B
Prodotti relativi:
Trasformatore a larga banda di rf:
https://www.smpsflybacktransformer.com/sale-10566011-pwb-1-al-300v-1-4watt-smps-flyback-transformer-surface-mount-wideband-rf-transformers.html
